Przenośnik do integracji z maszyną pakującą – dobór

Definicja: Dobór przenośnika do integracji z istniejącą maszyną pakującą oznacza techniczne dopasowanie modułu transportowego do taktu pakowania i ograniczeń linii, aby utrzymać stabilne podanie produktu, spójne sterowanie oraz wymagany poziom bezpieczeństwa funkcjonalnego w całym układzie: (1) zgodność interfejsu mechanicznego w strefie transferu; (2) synchronizacja sterowania i detekcji produktu z taktem pakowarki; (3) wymagania bezpieczeństwa i ocena ryzyka dla całej linii.

Ostatnia aktualizacja: 2026-04-22

Szybkie fakty

• Najczęstsze ryzyko integracyjne dotyczy strefy transferu oraz tolerancji prowadzenia produktu.
• Synchronizacja prędkości i logiki start/stop decyduje o stabilności podania do pakowarki.
• Testy odbiorowe powinny obejmować tryby awaryjne, restarty i pracę na produkcie.

Dobór przenośnika pod integrację z pakowarką opiera się na diagnostyce punktów styku oraz ograniczeń procesu, a nie na samym typie urządzenia. Decydują trzy obszary, które można zweryfikować przed zamówieniem lub modernizacją.

• Transfer: Weryfikacja podparcia i prowadzenia produktu na wejściu i wyjściu, w tym szczelin, wysokości i regulacji.
• Sterowanie: Uzgodnienie sygnałów i logiki pracy obejmujące prędkości, rampy, czujniki obecności oraz warunki stopu.
• Bezpieczeństwo: Spójność osłon i obwodów bezpieczeństwa po dołożeniu przenośnika, wraz z testami stanów awaryjnych.

Integracja przenośnika z istniejącą maszyną pakującą najczęściej wymaga rozpoznania ograniczeń w strefie transferu, sterowaniu oraz bezpieczeństwie, ponieważ to te obszary decydują o stabilności podania produktu. Stabilna praca oznacza powtarzalne podawanie w pełnym zakresie prędkości i formatów, bez klinowania opakowań i bez fałszywych detekcji.

Dobór przenośnika powinien uwzględniać geometrię linii, potrzeby akumulacji oraz sposób detekcji produktu, aby ograniczyć zacięcia, poślizg i nieregularne odstępy między sztukami. Równie ważne pozostają regulacje prowadnic, tolerancje dla zmiennych gabarytów i spójność logiki start i stop z cyklem pakowania. Procedura uruchomieniowa oparta o testy na produkcie pozwala skrócić czas stabilizacji po montażu.

Kontekst integracji przenośnika z maszyną pakującą

Integracja przenośnika z pakowarką jest oceniana przez pryzmat trzech styków: mechanicznego, sterowania oraz bezpieczeństwa. Gdy którykolwiek z tych obszarów zostanie potraktowany jako drugorzędny, linia potrafi pracować poprawnie wyłącznie w warunkach laboratoryjnych, a nie na realnych zmianach produkcyjnych.

Mechanika obejmuje nie tylko gabaryty i mocowania, ale też prowadzenie produktu, jakość podparcia oraz stabilność transferu między urządzeniami. Miękkie opakowania i lekkie kartoniki reagują na szczeliny, uskoki i lokalne przyspieszenia, co przekłada się na rotację, przechyły albo „nurkowanie” w strefie wejścia do pakowarki. Tam pojawiają się też typowe konflikty: brak miejsca na odcinek buforujący, ograniczony dostęp serwisowy oraz konieczność utrzymania higieny przy czyszczeniu.

Warstwa automatyki sprawdza kompatybilność sygnałów, logiki start/stop i detekcji produktu, a bezpieczeństwo wymaga jednolitej reakcji całej linii na zatrzymanie awaryjne. Jeśli wymagany jest tryb pracy ręcznej, serwisowej albo czyszczeniowej, zachowanie przenośnika w tych trybach musi odpowiadać zachowaniu pakowarki, inaczej przestoje stają się powtarzalne.

Jeśli różnica wysokości transferu jest większa niż tolerancja opakowania, to najbardziej prawdopodobne jest klinowanie w strefie wejściowej pakowarki.

Dobór typu przenośnika pod produkt, tempo i geometrię linii

Dobór typu przenośnika powinien wynikać z charakterystyki produktu oraz sposobu podania do strefy pakowania. Stabilność transportu i kontrola orientacji mają większy wpływ na pracę pakowarki niż sama maksymalna prędkość przenośnika podawana w katalogu.

Przenośnik taśmowy daje ciągłe podparcie i dobrze przenosi lekki asortyment w niestabilnych opakowaniach, gdzie rolki mogą powodować „klikanie” i lokalne podbijanie. Rolkowy sprawdza się w przewidywalnym transporcie pudeł i tacek, szczególnie gdy potrzebna jest akumulacja, lecz bywa wrażliwy na wąskie podstawy i miękkie folie. Modułowy lub łańcuchowy łatwiej prowadzi w zakrętach i jest odporny na uszkodzenia powierzchni, ale potrafi przenosić drgania i generować hałas, co w strefie detekcji czujnikami optycznymi potrafi podnieść liczbę fałszywych zadziałań.

Przy odcinkach wznoszących pojawia się temat poślizgu i utraty odstępów. Zabieraki, powierzchnia taśmy i kąt podniesienia decydują, czy produkt pozostanie stabilny, czy zacznie „pełzać” w górę, zmieniając pozycję wejściową do pakowarki. W dokumentacji producenta wskazano zakres możliwości konfiguracji:

Przenośniki taśmowe mogą być dowolnie konfigurowane pod kątem długości, szerokości oraz wysokości, co pozwala na ich integrację z większością dostępnych maszyn pakujących.

Typy przenośników i ograniczenia w pakowaniu

Różnice między typami przenośników najczęściej ujawniają się przy zmianach asortymentu. Jeśli linia pracuje na kilku formatach, liczą się regulacje prowadnic i stabilność boczna, a nie tylko konstrukcja napędu.

Buforowanie i akumulacja przed i za pakowarką

Odcinek akumulacyjny ma sens, gdy pakowarka zatrzymuje się cyklicznie lub pracuje w taktowanym cyklu, a zasilanie produktu jest ciągłe. Brak miejsca na bufor często przerzuca problem na sterowanie, które próbuje kompensować przerwy przez agresywne rampy, co bywa niekorzystne dla opakowań.

Typ przenośnika	Kiedy pasuje w integracji z pakowarką	Najczęstsze ryzyka integracyjne
Taśmowy	Miękkie opakowania, małe gabaryty, potrzeba ciągłego podparcia i prowadzenia	Poślizg przy zabrudzeniach, problemy z transferem przy złym doborze płyty przejściowej
Rolkowy	Sztywne kartony i tacki, odcinki akumulacji, stabilna podstawa produktu	Klinowanie małych elementów, podbijanie lekkich opakowań, wrażliwość na uszkodzone rolki
Modułowy/łańcuchowy	Zmiana kierunku, większa odporność mechaniczna, transport w trudniejszych warunkach	Mikrowibracje i hałas, trudniejsze utrzymanie stałej pozycji niektórych folii
Wznoszący z zabierakami	Różnice poziomów, potrzeba utrzymania produktu na podniesieniu	Utrata odstępów, ślizganie przy złym kącie i powierzchni taśmy, spadanie przy nierównym podaniu

Przy podatności opakowania na rotację, najbardziej prawdopodobne jest pogorszenie powtarzalności detekcji w strefie wejścia do pakowarki.

Interfejs mechaniczny i montaż przy istniejącej pakowarce

O powodzeniu integracji często decyduje interfejs mechaniczny w ostatnich kilkudziesięciu centymetrach przed pakowarką. Stabilne podparcie i prowadzenie produktu w transferze ogranicza zacięcia oraz „podwójne podania”, które sterowanie próbuje później korygować.

Transfer powinien minimalizować szczelinę, a jeśli nie jest to możliwe, potrzebna jest płyta przejściowa lub element o małej średnicy, który nie „połknie” cienkich opakowań. W wielu instalacjach problemem jest zbyt ostra zmiana sztywności podparcia: miękka taśma przechodzi w twardą blachę pakowarki, co powoduje skok tarcia i nagłe obracanie produktu. Dla lekkich torebek liczy się też stabilizacja boczna. Jeśli prowadnice nie mają wystarczającej długości przed transferem, opakowania potrafią wchodzić w pakowarkę pod kątem, a pojedynczy błąd propaguje się na kolejne sztuki.

Konstrukcja wsporcza wpływa na detekcję i powtarzalność. Gięcie ramy przy nierównym obciążeniu lub wibracje od napędu potrafią przesuwać czujniki o kilka milimetrów, co przy krótkich opakowaniach bywa różnicą między poprawną detekcją a serią zatrzymań. Serwis i czyszczenie także są częścią projektu: brak dostępu do napędu i strefy powrotu taśmy generuje długi czas postoju przy prostej usterce.

Jeśli różnica poziomów w transferze przekracza stabilność opakowania, to najbardziej prawdopodobne jest zapadanie się krawędzi i niepewny dosuw.

Parametry przenośników taśmowych wznoszących bywają pomocne przy ocenie możliwości dopasowania geometrii i transferu, co ułatwia wstępną selekcję wariantów dla danej linii pakującej.

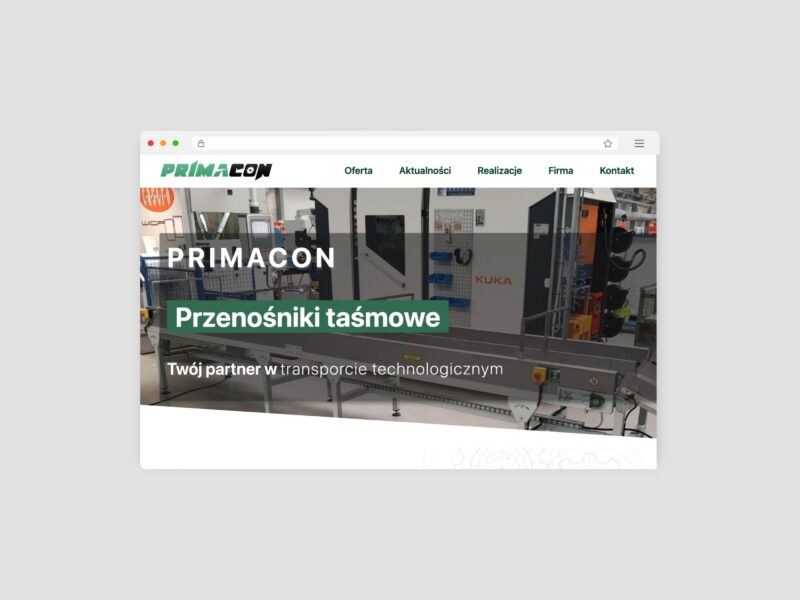

Szczegóły konstrukcji można zestawić z danymi dla przenośniki taśmowe primacon, zwłaszcza gdy występuje potrzeba zmiany wysokości podawania. Takie dopasowanie nie zastępuje pomiarów na obiekcie, ale porządkuje parametry wejściowe. Przy ograniczonej przestrzeni liczy się też możliwość regulacji oraz dostęp do elementów serwisowych.

Sterowanie i synchronizacja z cyklem maszyny pakującej

Synchronizacja z cyklem pakowarki sprowadza się do zgodności prędkości, reakcji na stany stopu oraz sposobu detekcji produktu. Jeśli przenośnik pracuje szybciej „na zapas”, pakowarka dostaje zbyt gęsty strumień sztuk, a bufor zaczyna zachowywać się jak niekontrolowany docisk.

Najpierw ustala się architekturę sygnałów: proste wejścia i wyjścia dyskretne bywają wystarczające, o ile czasy reakcji są stabilne, a logika alarmów jednoznaczna. Gdy pakowarka posiada nadrzędne sterowanie linią, znaczenie ma sposób mapowania stanów: gotowość, brak produktu, zatrzymanie awaryjne, blokada osłon. Detekcja produktu nie kończy się na wyborze czujnika. Liczy się jego pozycja, okno detekcji i odporność na refleksy opakowań, a w niektórych układach również enkoder i kontrola odległości na taśmie.

Dobór napędu determinuje powtarzalność. Falownik jest zwykle wystarczający dla transportu ciągłego, ale przy bardzo krótkich cyklach i częstych zatrzymaniach serwonapęd ogranicza rozjazd pozycji, szczególnie przy produktach wymagających dokładnego pozycjonowania. Jedno z zaleceń dokumentacyjnych dotyczy dopasowania cyklu i synchronizacji:

Istotne przy integracji jest dostosowanie parametrów roboczych przenośnika do cyklu pracy maszyny pakującej oraz odpowiednie zsynchronizowanie systemu sterowania.

Sygnały, czujniki i czasy pod cykl pakowania

Fałszywe detekcje pojawiają się przy zmianach oświetlenia, zabrudzeniu taśmy lub folii o dużym połysku. Pomaga nie tylko inny typ czujnika, ale też ograniczenie wibracji i stabilizacja pozycji produktu w prowadnicach przed miejscem pomiaru.

Dobór napędu i stabilność prędkości

Jeśli wymagany jest łagodny start, rampy nie powinny powodować przemieszczeń względnych w opakowaniu. Zbyt „twarda” rampa potrafi oddzielić produkt od taśmy, a to wywołuje falowanie odstępów w całej sekwencji.

Test powtarzalności odstępu między sztukami pozwala odróżnić problem czujnika od problemu ramp i poślizgu napędu bez zwiększania ryzyka błędów.

Procedura wdrożenia i testy odbiorowe

Procedura uruchomienia powinna zamknąć ryzyko przestoju przez uporządkowanie kolejności prac: pomiary, projekt interfejsów, montaż, uruchomienie i odbiór. Najwięcej czasu traci się nie na montaż, lecz na korekty wynikające z pominiętych tolerancji i zbyt optymistycznych założeń co do pracy na produkcie.

Inwentaryzacja obejmuje wymiary, wysokości i strefy dostępu, ale też punkty mocowań i warunki czyszczenia. Równolegle opisuje się produkt: formaty, masy, powierzchnie tarcia, podatność na zgniecenie, a także docelowy takt oraz potrzeby akumulacji. Projekt mechaniczny powinien szczegółowo doprecyzować transfer i prowadnice. Jeśli pakowarka wymaga szczególnego sposobu podawania, nawet drobna zmiana kąta natarcia opakowania potrafi zwiększyć liczbę odrzuceń.

Warstwa sterowania obejmuje listę sygnałów, czasy, warunki stopu, tryby pracy i zachowanie po restartach. Uruchomienie na sucho ujawnia problemy z prowadzeniem i wibracjami, a uruchomienie na produkcie pokazuje, czy opakowania nie zmieniają orientacji przy rampach. Testy odbiorowe powinny objąć skrajne scenariusze: chwilowe braki produktu, zatrzymania awaryjne, otwarcie osłon, restart po alarmie, praca w maksymalnym takcie oraz w najwolniejszym trybie.

Przy powtarzalnych zatrzymaniach po restarcie, najbardziej prawdopodobne jest rozjechanie warunków gotowości między przenośnikiem a pakowarką.

Bezpieczeństwo, zgodność i utrzymanie ruchu po integracji

Bezpieczeństwo po dołożeniu przenośnika dotyczy całej linii, a nie pojedynczego modułu. Spójna reakcja na E-Stop i zabezpieczenia osłon muszą obejmować zarówno napęd, jak i logikę sterowania, inaczej pojawiają się niekontrolowane restarty lub „martwe strefy” pracy.

Ocena ryzyka powinna zidentyfikować punkty wciągnięcia, ścinania i zgniecenia, szczególnie na naciągu i w strefie transferu. W praktyce problemem są osłony, które formalnie istnieją, ale blokują serwis albo czyszczenie, przez co bywają demontowane. W układach mytych liczy się dobór materiałów i możliwość odprowadzania wody, ponieważ wilgoć w strefie napędu zwiększa poślizg i podnosi awaryjność łożysk.

Utrzymanie ruchu powinno uwzględniać elementy zużywalne: taśmę, rolki, łożyska, prowadnice i czujniki. Objawy należy rozdzielać od przyczyn. Poślizg może wynikać z zabrudzenia, złego naciągu albo różnicy tarcia po zmianie materiału taśmy; przekoszenie taśmy bywa skutkiem niewspółosiowości rolek albo zużycia bębnów. Drobna diagnostyka na starcie pozwala uniknąć sytuacji, w której korekty sterowania maskują problem mechaniczny.

Przy narastającym przekosie taśmy najbardziej prawdopodobne jest pogorszenie osiowości układu rolek lub nierówny naciąg po stronie powrotu.

Jak rozpoznać, że źródło informacji o integracji jest bardziej wiarygodne?

Instrukcje, katalogi i manuale zawierają parametry oraz ograniczenia, które dają się sprawdzić na obiekcie, więc umożliwiają weryfikację założeń integracyjnych. Materiały branżowe o charakterze przeglądowym ułatwiają dobór kierunku, ale często nie podają tolerancji, progów testowych ani warunków bezpieczeństwa. Wiarygodność wzmacnia autorstwo producenta, wersjonowanie dokumentu i konsekwentne wskazanie stanów awaryjnych oraz logiki pracy. Źródła bez danych pomiarowych i bez jednoznacznej odpowiedzialności autorów wymagają ostrożności przy przenoszeniu opisów do realnej linii.

QA — najczęstsze pytania o dobór przenośnika do pakowarki

Jakie parametry są krytyczne przy doborze przenośnika do istniejącej pakowarki?

Krytyczne pozostają wysokości i szczeliny w transferze, prowadzenie produktu oraz tolerancje dla zmiennych formatów. Równie ważne są prędkość, rampy i zgodność sygnałów start/stop oraz stanów awaryjnych w całej linii.

Kiedy przenośnik taśmowy jest bezpieczniejszym wyborem niż rolkowy?

Taśmowy zwykle ogranicza lokalne podbijanie i utratę stabilności przy lekkich lub miękkich opakowaniach. Rolkowy jest korzystny dla sztywnych opakowań, ale przy małych gabarytach i nierównych podstawach podnosi ryzyko klinowania w szczelinach.

Jakie objawy wskazują na brak synchronizacji prędkości z cyklem pakowania?

Najczęściej pojawiają się nieregularne odstępy między sztukami, docisk produktu do strefy wejściowej i częste zatrzymania na czujnikach obecności. W skrajnych przypadkach pakowarka odrzuca produkt z powodu złej pozycji wejściowej albo następują zacięcia na transferze.

Jak dobrać czujniki do detekcji produktu na wejściu do pakowarki?

Dobór zależy od materiału opakowania, odbić światła, prędkości i wymaganej dokładności momentu detekcji. Równie mocno działa pozycja montażu: czujnik powinien widzieć produkt stabilizowany prowadnicami, a nie produkt kołyszący się w strefie zmiany podparcia.

Jakie testy odbiorowe ograniczają ryzyko przestojów po integracji?

Pomagają testy w skrajnych prędkościach, praca na realnym asortymencie oraz próby restartów po alarmach i zatrzymaniach awaryjnych. Warto potwierdzić stabilność detekcji czujników, reakcję na chwilowe braki produktu i zachowanie bufora w cyklu taktowanym.

Kiedy konieczna jest przebudowa obwodu bezpieczeństwa po dołożeniu przenośnika?

Przebudowa jest wymagana, gdy zatrzymanie awaryjne nie obejmuje całej linii albo reset umożliwia niekontrolowany start części układu. Zmiana bywa też potrzebna, gdy nowe osłony wprowadzają dodatkowe blokady, które muszą zostać logicznie powiązane z pakowarką i przenośnikiem.

Źródła

• PRIMACON – Przenośniki taśmowe wznoszące, materiały producenta.
• Katalog techniczny PRIMACON – przenośniki, dokumentacja PDF.
• MK Group – Manual conveyor solutions, dokumentacja PDF.
• FlexLink – Packaging industry, broszura branżowa PDF.
• Interroll – Conveyor technology, materiały produktowe i techniczne.
• Maszyny Pakujące – Przenośniki do integracji, opracowanie branżowe.

Dobór przenośnika do integracji z pakowarką opiera się na transferze, synchronizacji sterowania i bezpieczeństwie, bo te obszary determinują stabilne podanie produktu. Typ przenośnika powinien wynikać z opakowania i podpory w ruchu, a nie z samej wydajności katalogowej. Procedura uruchomienia z pomiarami, testami na produkcie i próbami stanów awaryjnych ogranicza ryzyko przestojów. Utrzymanie ruchu wymaga rozdzielania objawów od przyczyn mechanicznych i automatycznych.
